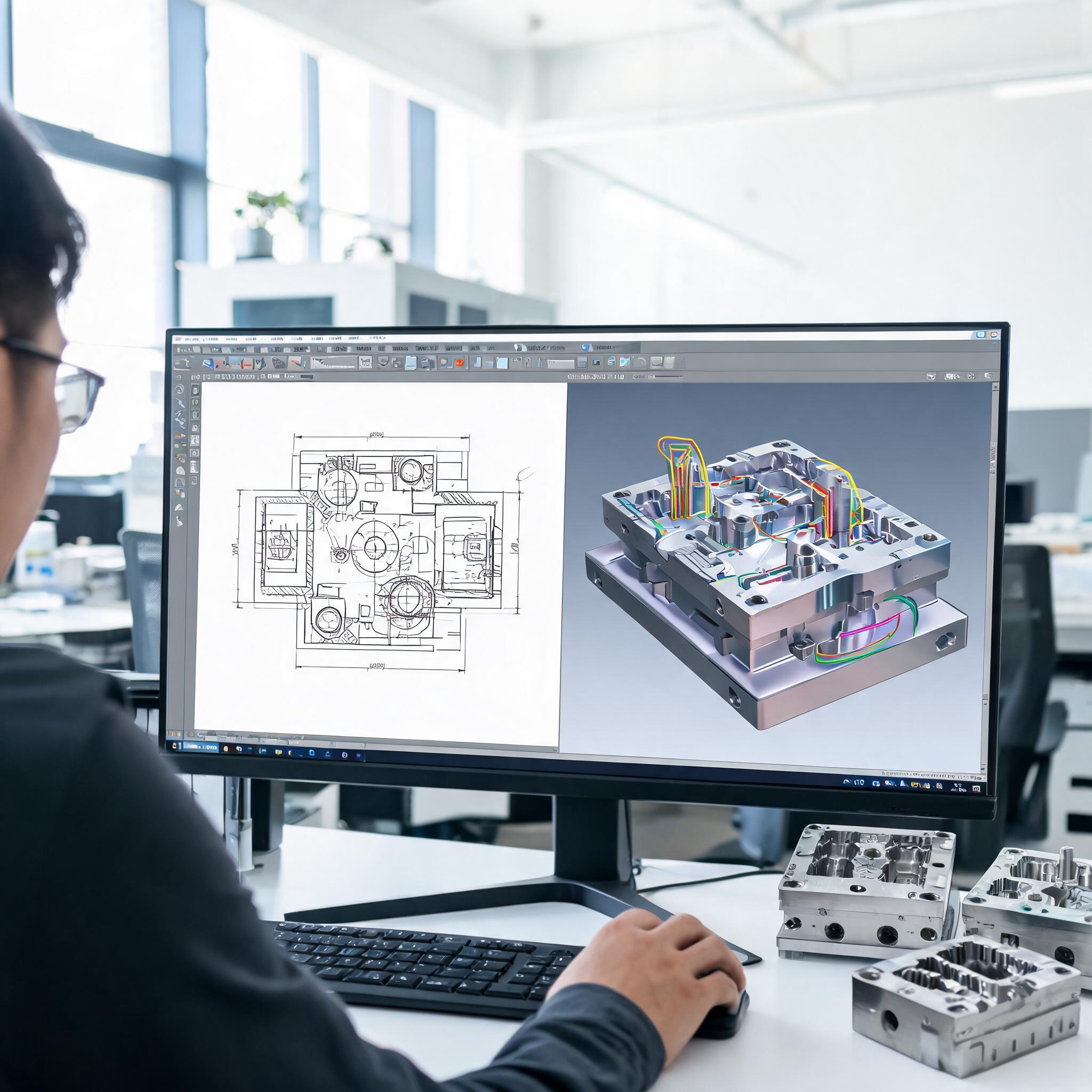

| 在义乌，模具设计早已不是单纯画几张图纸的活。一副精密模具从接到订单到上机加工，中间隔着建模、分模、拆电极、编程、仿真好几个环节。很多厂里老师傅常说，活是干出来的，但效率是软件配合出来的。这里的关键，就是CAD和CAM能不能顺畅协同。 CAD负责“长什么样”，CAM负责“怎么切出来”。听起来分工明确，可实际工作中，问题往往出在交接处。比如设计端改了分型面，编程端没及时更新，上机后才发现过切或余量不对。义乌不少模具厂做小家电、日用品、玩具模，交期紧，改图频繁，这种脱节造成的返工尤其让人头疼。 要减少这类损耗，第一步是统一数据源。很多设计师习惯在UG或SolidWorks里完成造型和分模，编程师傅则在Mastercam或PowerMill里干活。中间靠IGES、STEP转格式，一转换就容易丢面、破面。更稳妥的做法是尽量在同一平台内完成设计与编程的衔接。比如UG NX，它本身同时具备CAD和CAM模块，设计改动后，编程端的几何体可以关联更新。只要建模时参数化做得规范，改一处，刀路跟着刷新，不用重新选面、设边界。 第二是建立清晰的图层和命名规则。模具零件多，前模、后模、滑块、斜顶、镶件，还有各种电极。如果设计时所有实体都堆在默认图层，编程师傅光找几何就要花半小时。在义乌中小模具厂，一个编程员往往同时跟三副模，时间就是成本。设计端把不同零件分好层，命名带上编号和类型，比如“CAV-01”“CORE-INSERT-03”，编程时直接按层导入，识别快，出错少。 第三是活用模板。义乌模具类型相对集中，很多结构是重复的。把常用模架、标准件、典型分模方案做成模板，设计时直接调用，改尺寸即可。编程端同样可以积累典型电极、典型型腔的加工策略模板，遇到相似工件，套用后微调参数。这样CAD和CAM之间的“默契”就建立起来了，不是靠人盯人，而是靠标准化。 还有一点容易被忽视：仿真验证。CAM编程完成后，用软件自带的刀路仿真或第三方仿真核查过切、撞刀。义乌有些厂为了赶工，跳过这步直接上机，结果断刀、报废时有发生。其实花十几分钟仿真，比机床停机修模划算得多。设计端如果能在出图前用CAD做一次干涉检查，也能提前发现滑块行程不够、顶针干涉等问题。 说到底，CAD与CAM协同不是软件功能叠加，而是一种工作习惯。义乌模具行业竞争激烈，价格透明，拼的就是效率和良品率。把数据流理顺，把规范立起来，软件才能真正帮你赚钱，而不是添乱。
|
